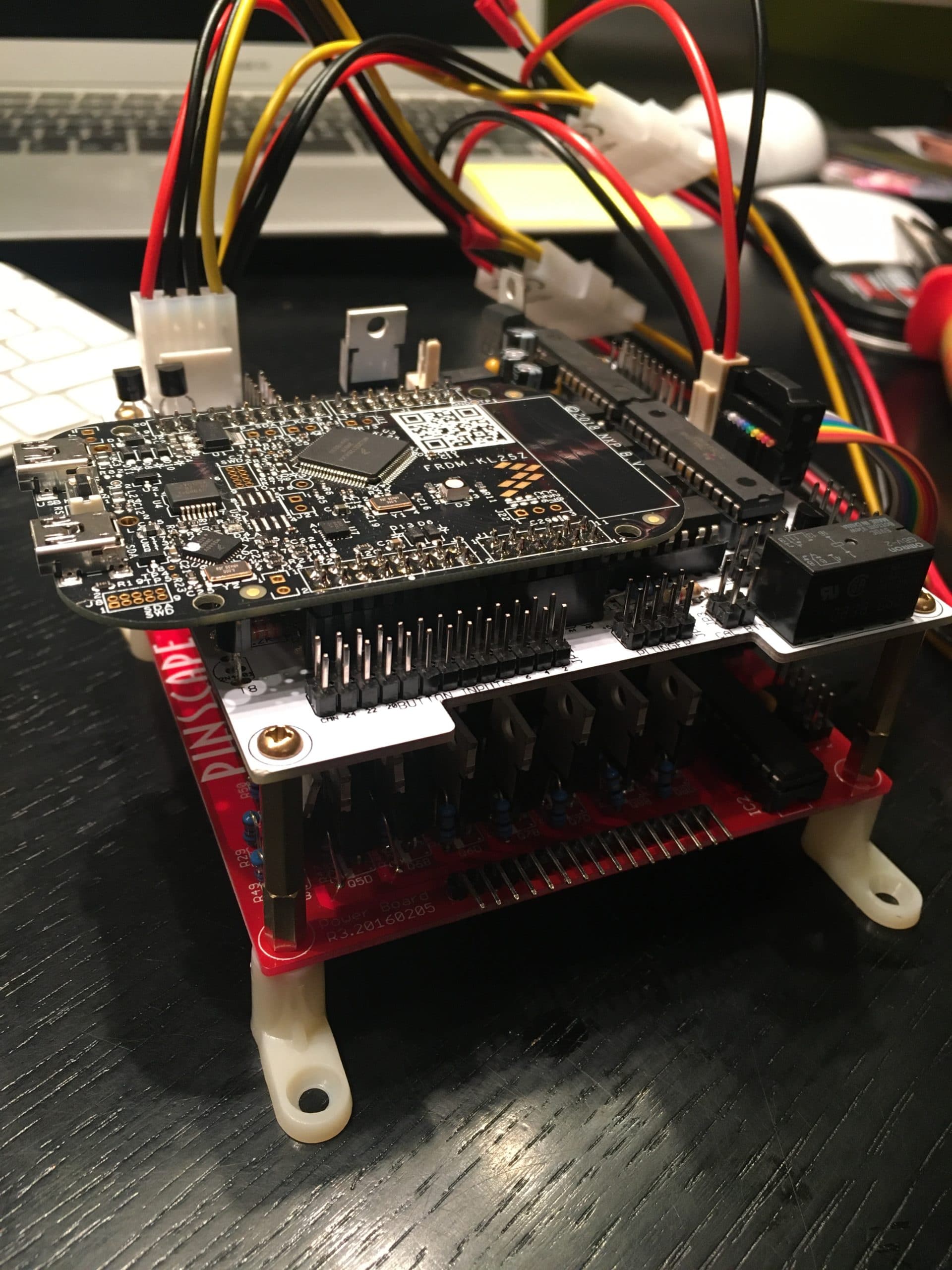

ビジュアルピンボール筐体に搭載される各ボタンの入力制御、フィードバックデバイスへの出力制御を行うメインボード（KL25Zマイクロコントローラボード付き）＋電源ボード＋コネクタ類部品です。PINTRONIX PWM MOSFET Pinscape Expansion Board from PINTRONIX。お送りするものは、写真２～８になります。PINTRONIX PWM MOSFET Pinscape Expansion Board from PINTRONIX。（電源コードは付属しません）

これで、合計65のフィードバックデバイス出力を提供できます。Pinscape Expansion Board。
メインボードで、RGBフラッシャー、ストロボ、リプレイノッカー、および専用出力 フリッパーボタンLEDなど。Kl25Z Based Virtual Pinball Allinone Controller - Pinscape。
電源ボードで32の汎用出力(ボタンライト、コンタクタ/ソレノイド、シェーカー、モーター、ギアモーター、ファン、ビーコン、アンダーキャブLEDストリップなど)
また、赤外線信号の送信に対応しており、モニターのON/OFF可能。hq720.jpg?sqp=-。

下記ページを参考に作成しました。Kl25Z Based Virtual Pinball Allinone Controller - Pinscape。
mjrnet.org/pinscape/expansion-board.html
mjrnet.org/pinscape/BuildGuideV2/BuildGuide.php?sid=pscOverview

作成後、「96. Initial Expansion Board Testing(mjrnet.org/pinscape/BuildGuideV2/BuildGuide.php?sid=expanTest)」項目の「IR送信機と受信機」のテスト以外は確認はしました。PINTRONIX PWM MOSFET Pinscape Expansion Board from PINTRONIX。
その他の確認はしていません。12 Output KL25Z Pinscape compatible board — Cleveland。
